Parking Les préales à RENNES (35) – Massifs pour ombrières
Maître d'Ouvrage : KEOLIS RENNES (Réseau STAR)
Maître d'œuvre : CME - Installation structures et panneaux PV
Notre mission : Massifs de fondations sur pieux pour 6 ombrières photovoltaïques
Caractéristiques techniques
Volume réalisé :
- 42 massifs béton armé
- Dimensions unitaires : 1,5 x 1,5 x 1,2 m
- Béton C25/30 avec cure adaptée
- Platines d'ancrage 4 tiges M24 intégrées
Contraintes spécifiques :
- Travaux réalisés en parking exploité (maintien accès usagers)
- Intervention en 2 phases pour continuité de service
- Coordination avec poseur structures métalliques
- Respect planning serré installation panneaux
Notre valeur ajoutée

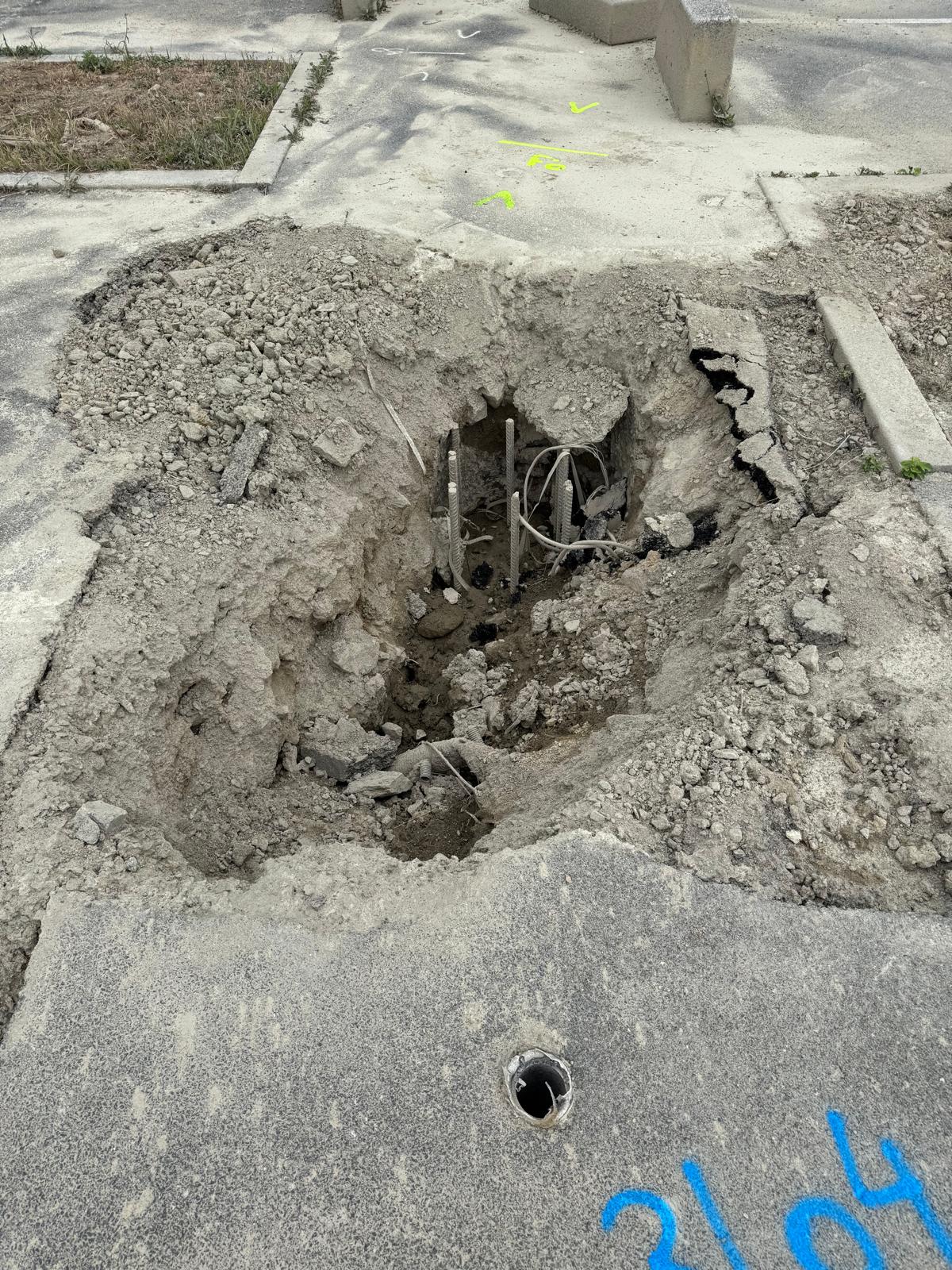

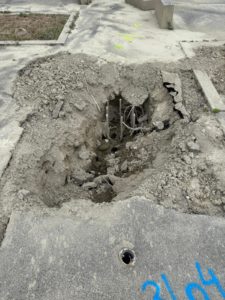

✓ Terrassement localisé avec découpe enrobé

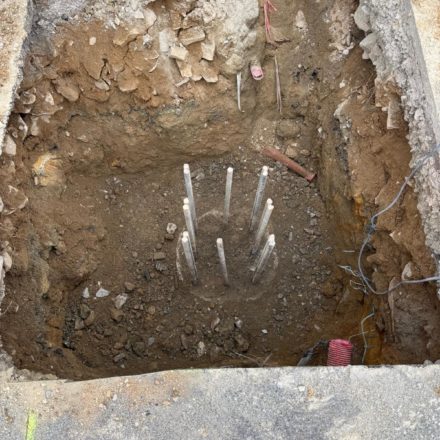

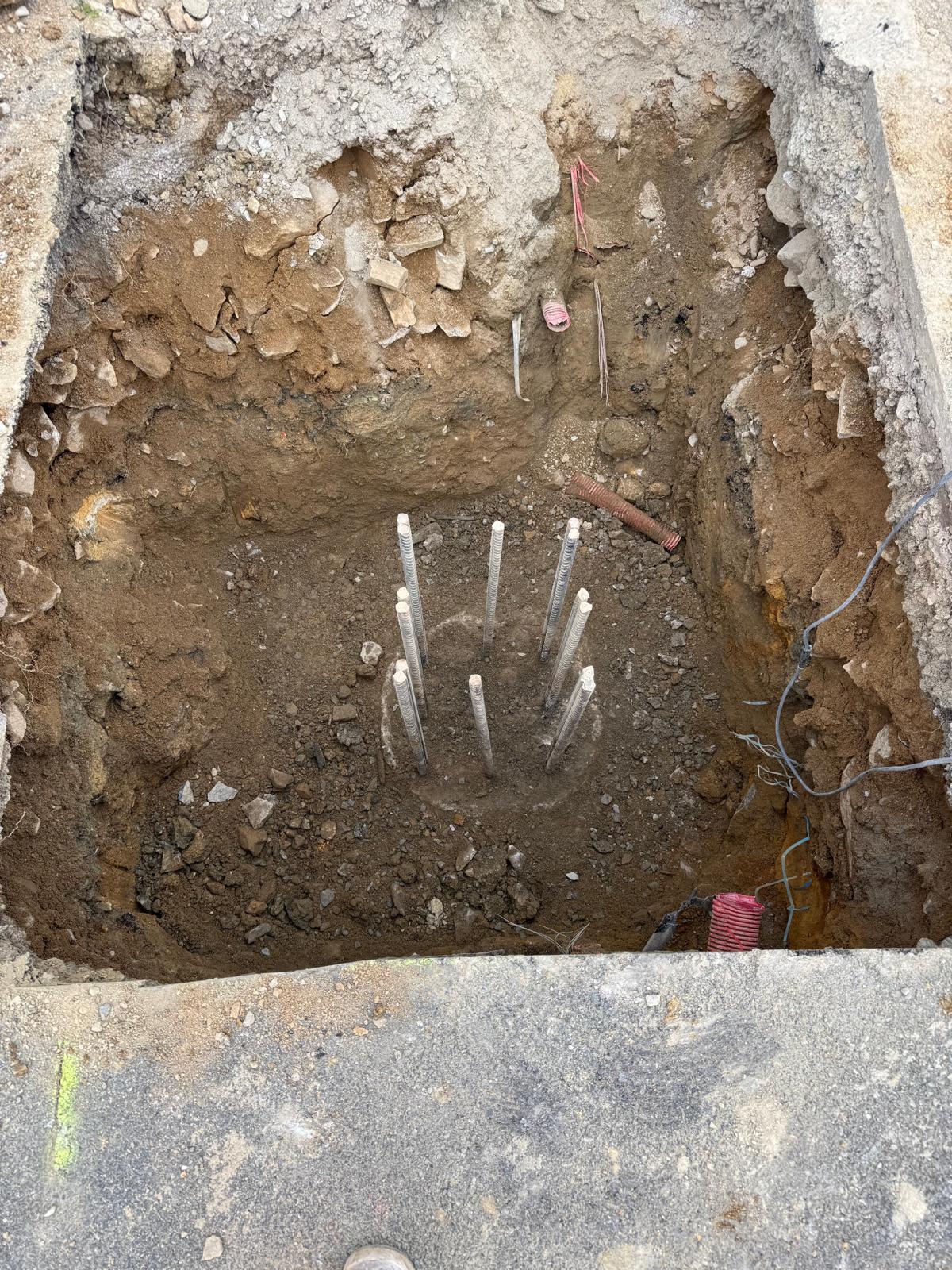

✓ Terrassement localisé avec découpe des enrobés, selon les profondeurs, avec mise en place d'un blindage

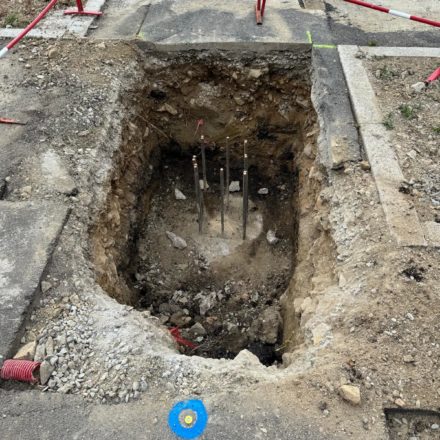

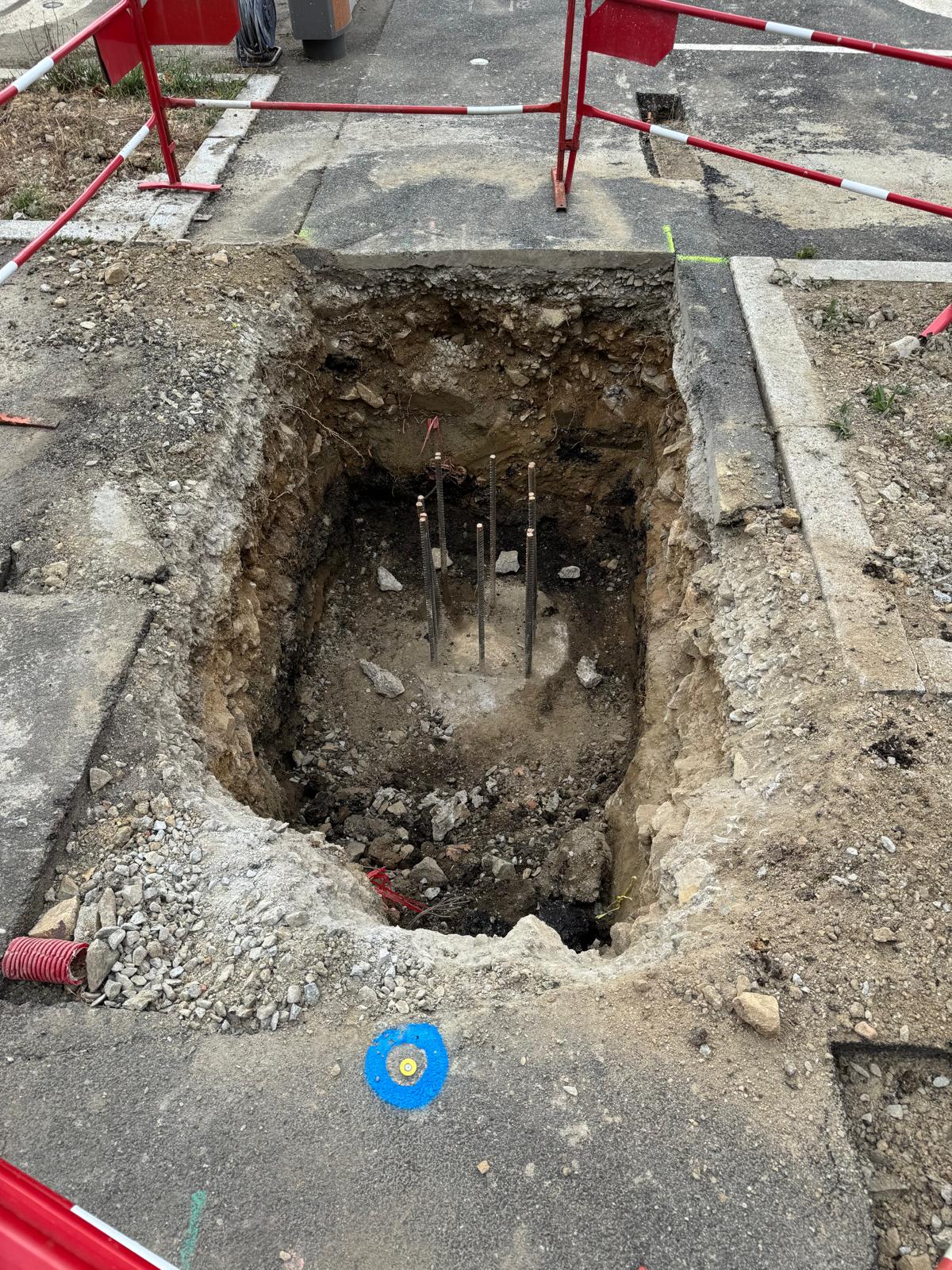

✓ Recépage des têtes de pieux, nettoyage et redressement des armatures

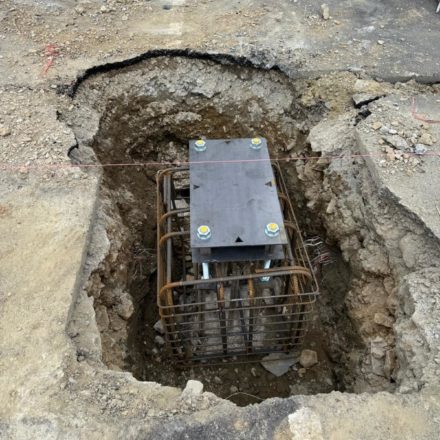

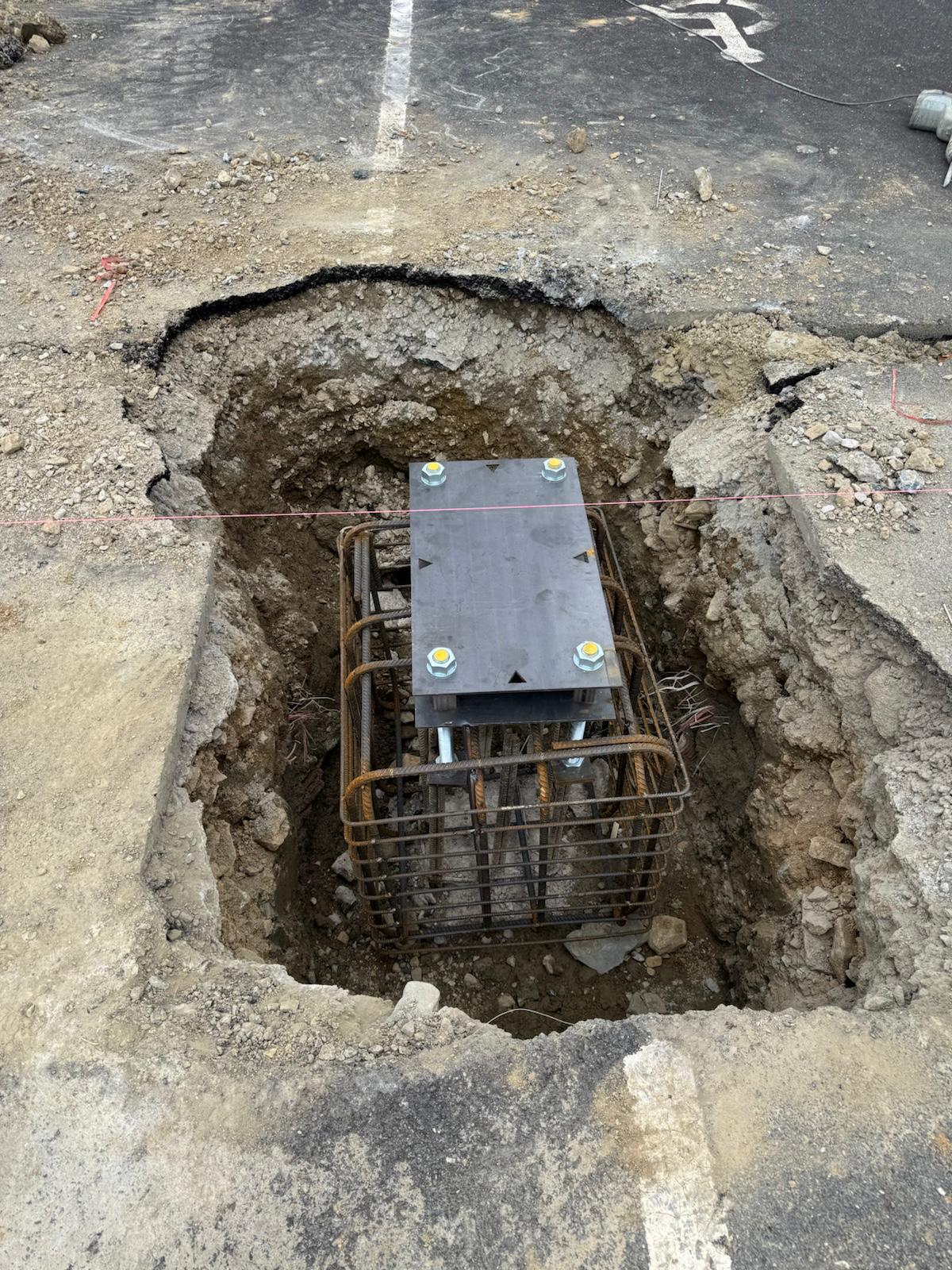

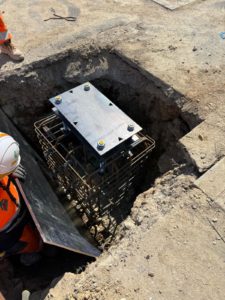

✓ Mise en œuvre du ferraillage par cages préfabriquées assemblées en usine

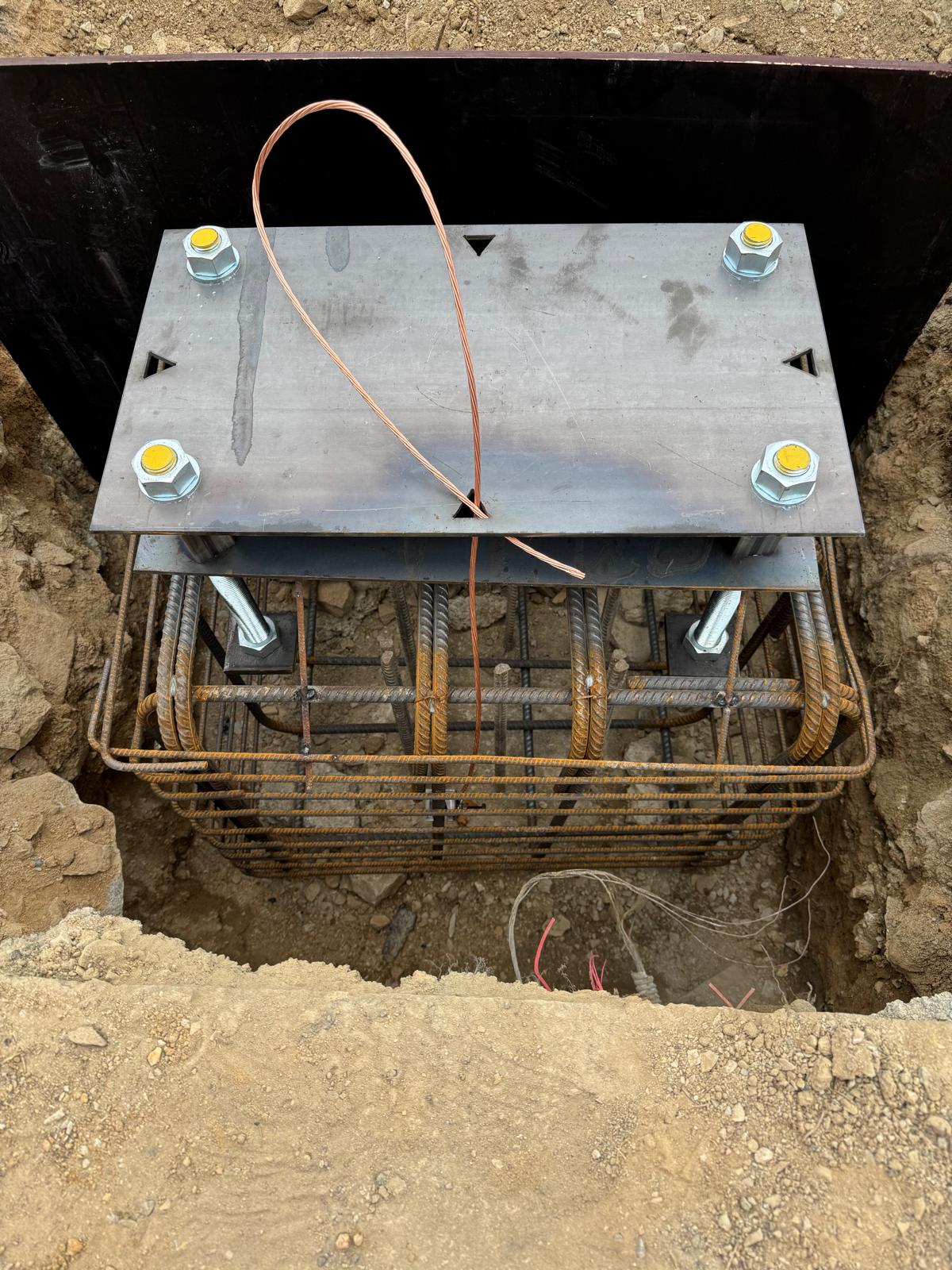

✓ Mise à la terre du ferraillage

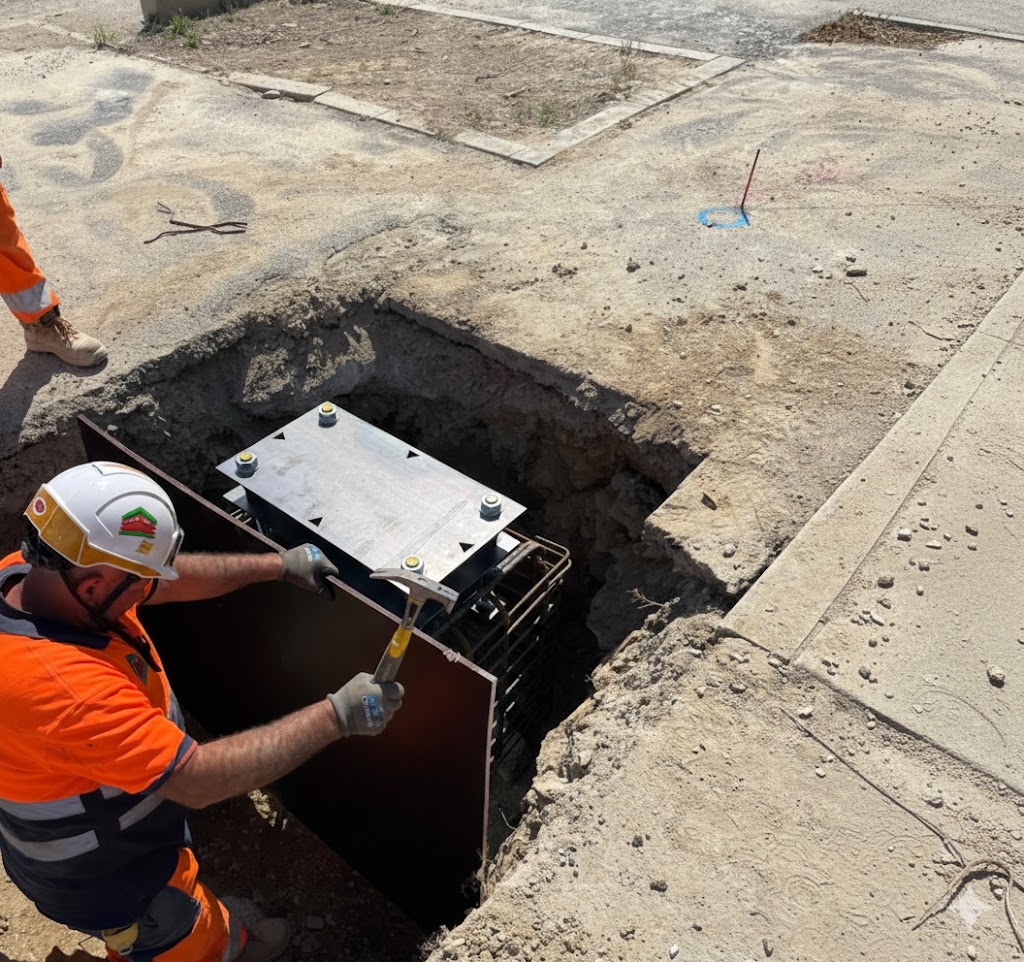

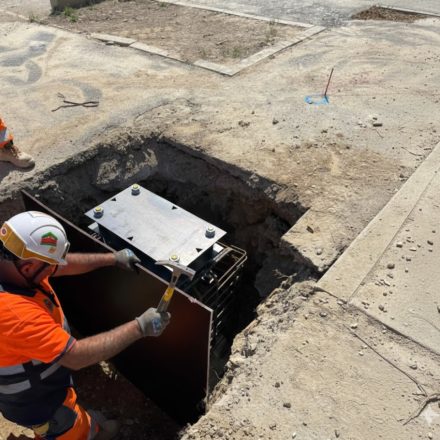

✓ Implantation précise des platines (tolérance ±5mm)

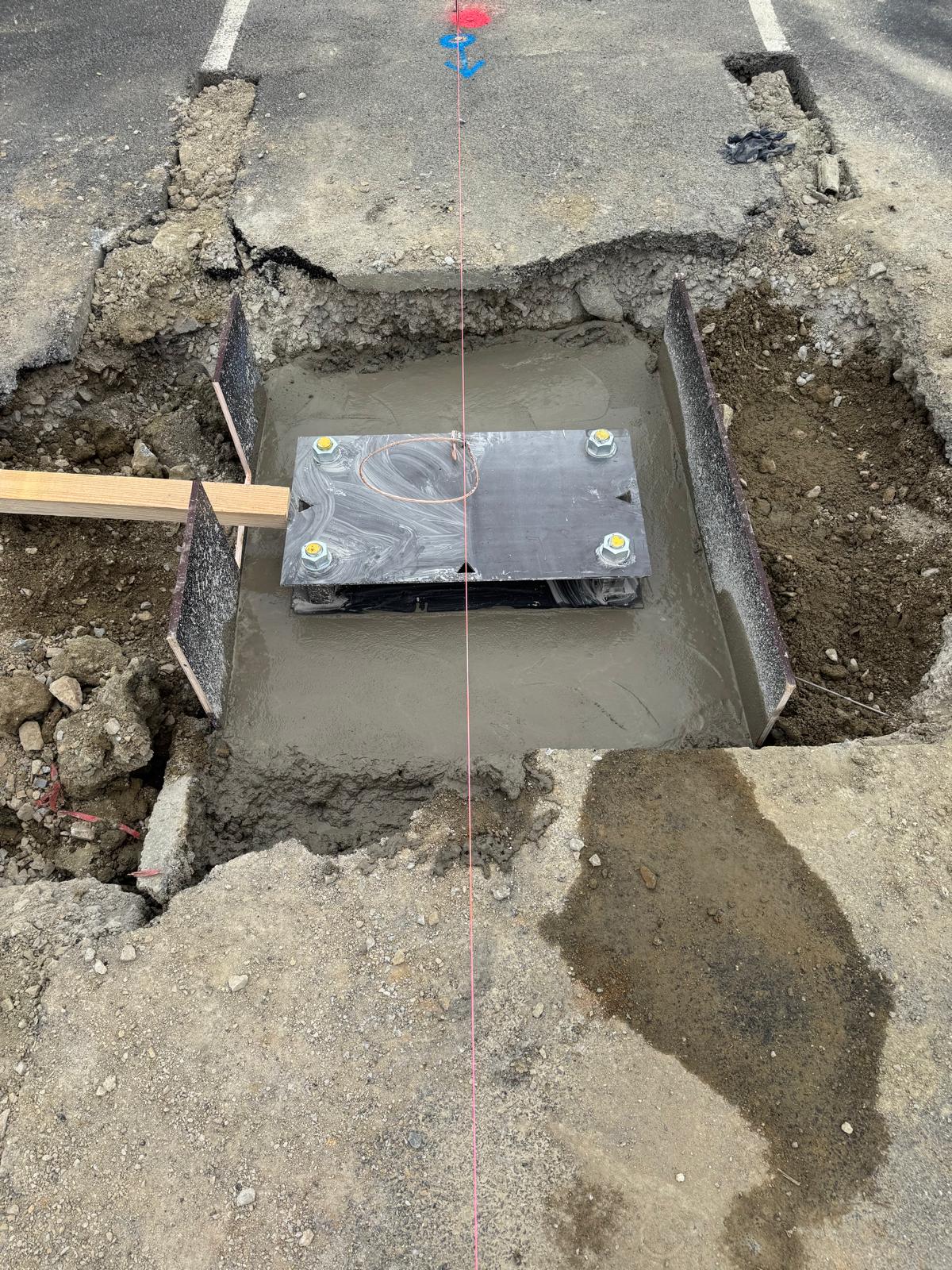

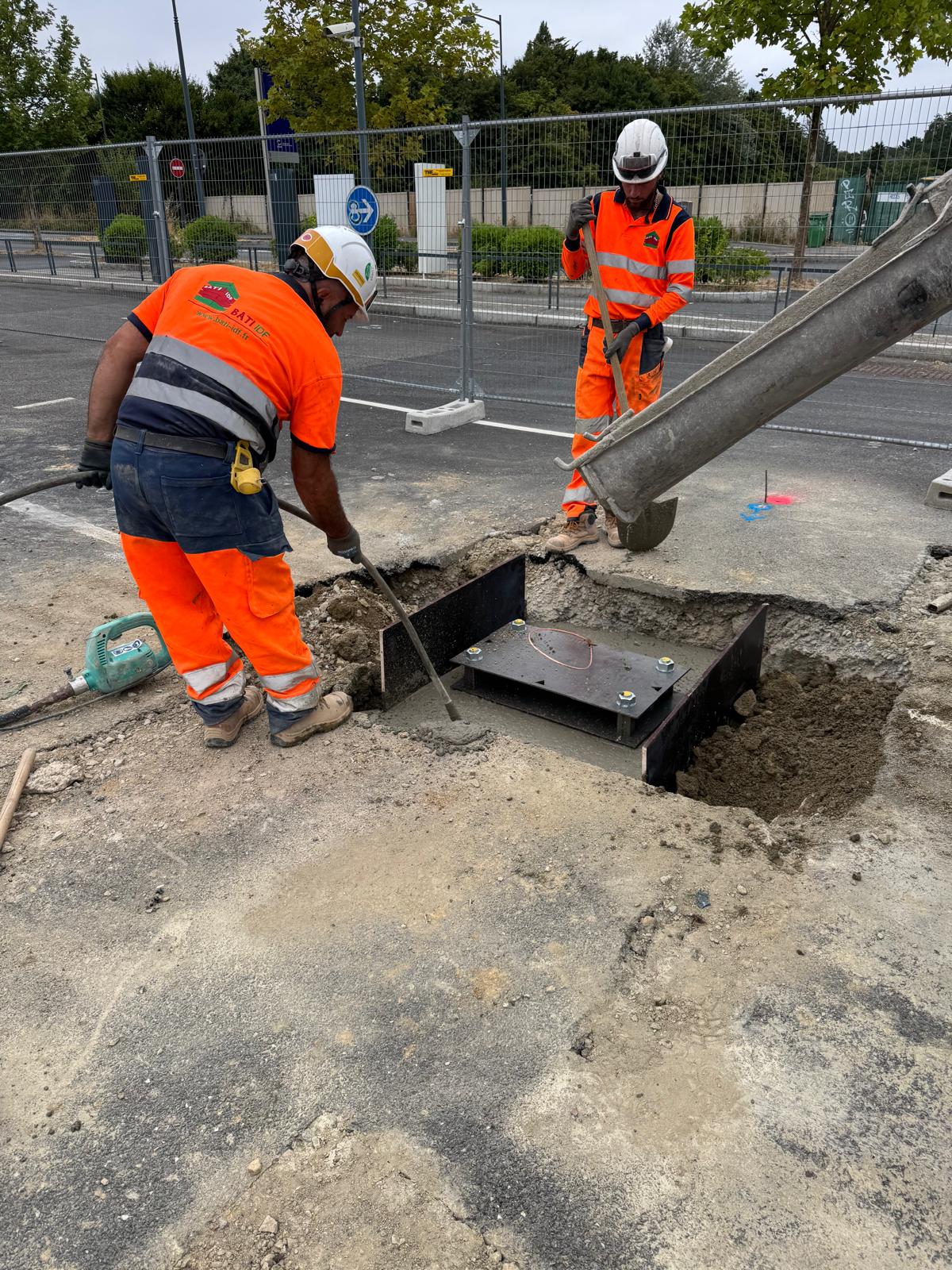

✓ Bétonnage des massifs
Fondations spéciales pour structures d’ombrières solaires -réalisation des massifs par BATI-IDF
Réalisation de 42 massifs béton armé pour ancrage de structures porteuses d’ombrières photovoltaïques.
- terrassement localisé en parking exploité,

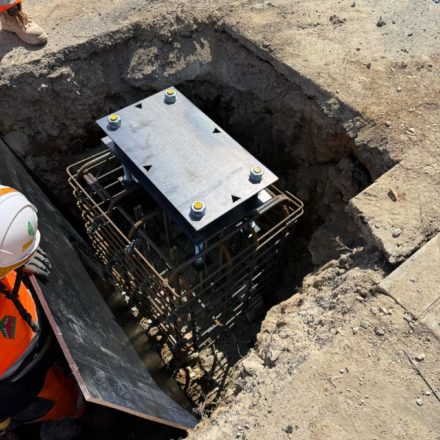

- mise en œuvre de cages d’armature HA16, préassemblés en usine

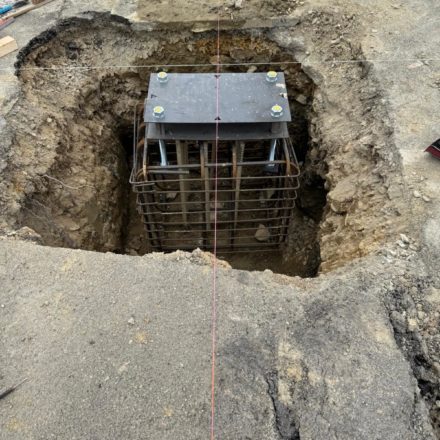

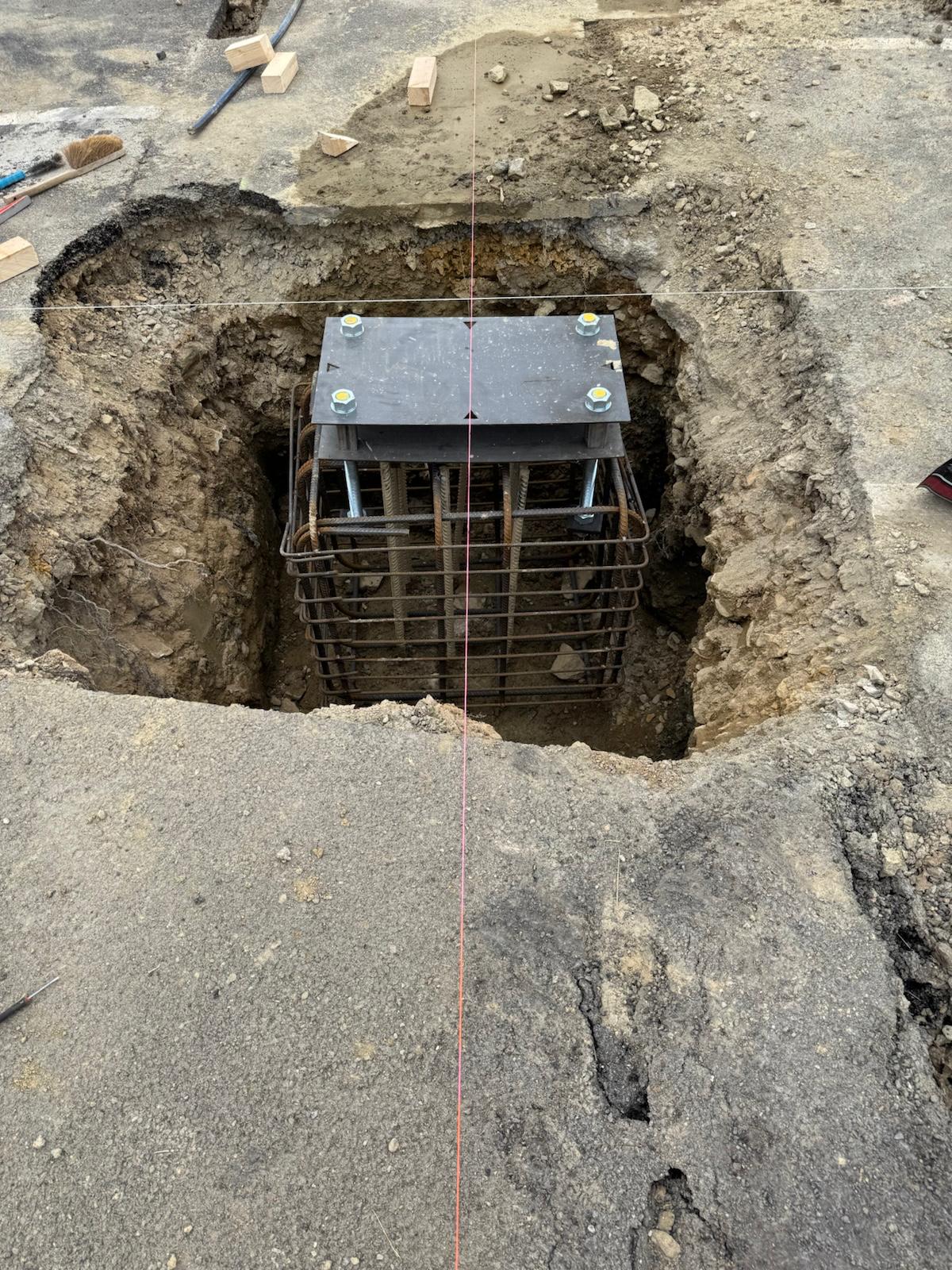

- intégration de platines de pré-scellement avec plaques d’ancrage 4 tiges filetées M24 positionnées au millimètre
- Mise à la terre intégrée

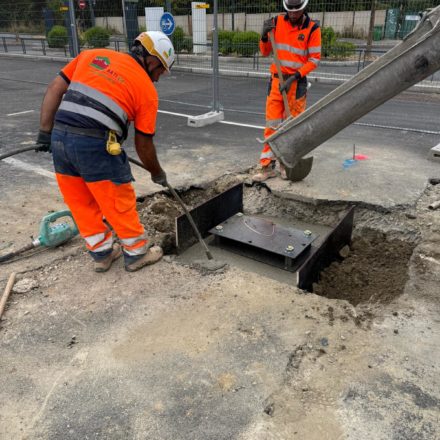

- Coulage de béton C25/30 vibré
- Finition arasée au niveau parking
Dimensions standards :
- massifs : 1,5 x 1,5 x 1,2 m
Phasage adapté au maintien des accès.
Coordination optimale avec installateurs structures métalliques et panneaux photovoltaïques.
